PARALLEL Manipulator mit Standsäule
Die HUSCH Handhabungstechnik entwickelt und produziert Knickarmmanipulatoren mit Parallelführungssystem für den Hub, welche mit einer Standsäule am Boden befestigt werden können.

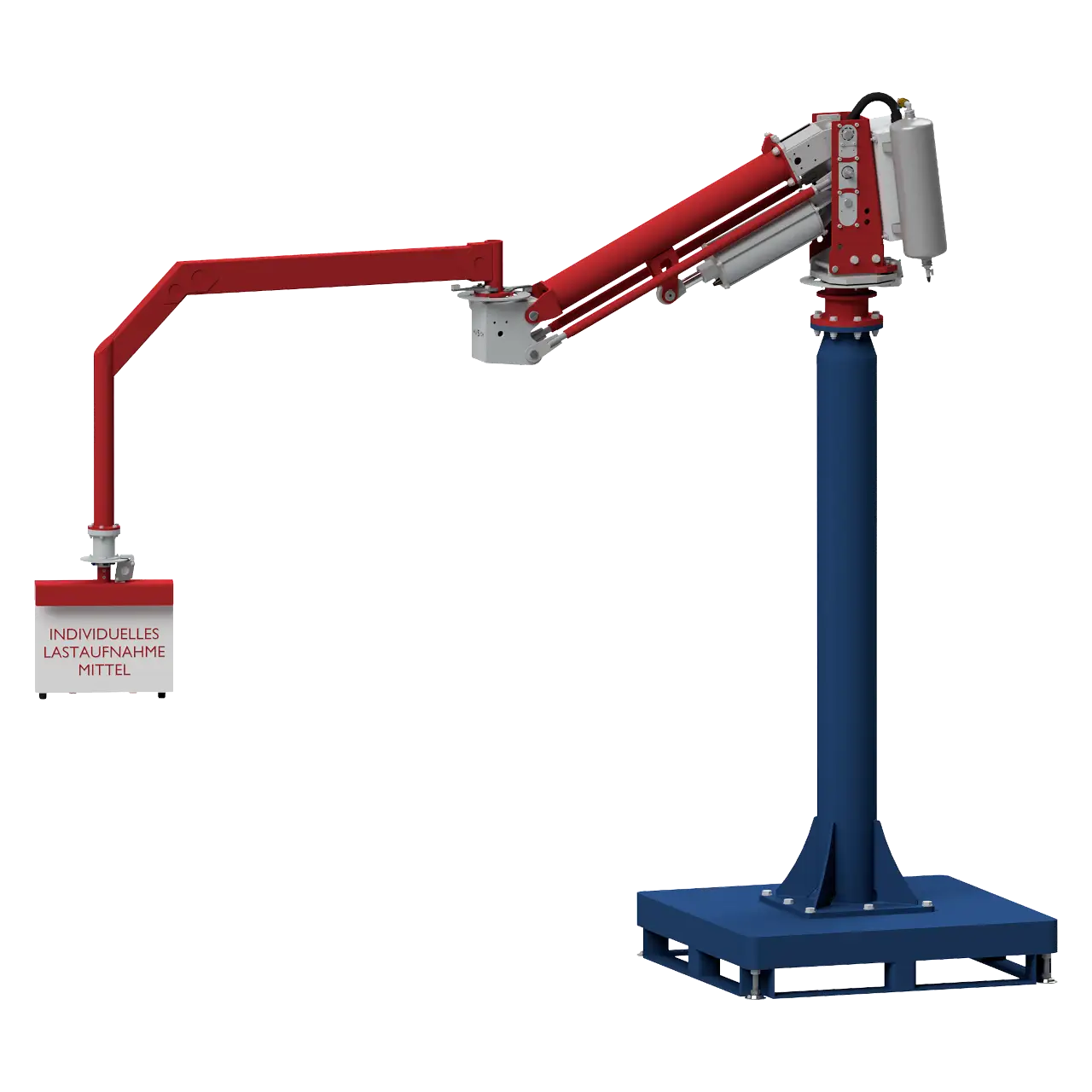

PARALLEL Manipulator auf mobiler Bodenplatte
PARALLEL Manipulator mit Deckenkonsole
Die HUSCH Handhabungstechnik entwickelt und produziert Knickarmmanipulatoren mit Parallelführungssystem für den Hub, welche mit einer Konsole an einer Deckenkonstruktion befestigt werden können.
PARALLEL Manipulator im Schienensystem
Die HUSCH Handhabungstechnik entwickelt und produziert Knickarmmanipulatoren mit Parallelführungssystem für den Hub, welche im Schienensystem verfahrbar sind.

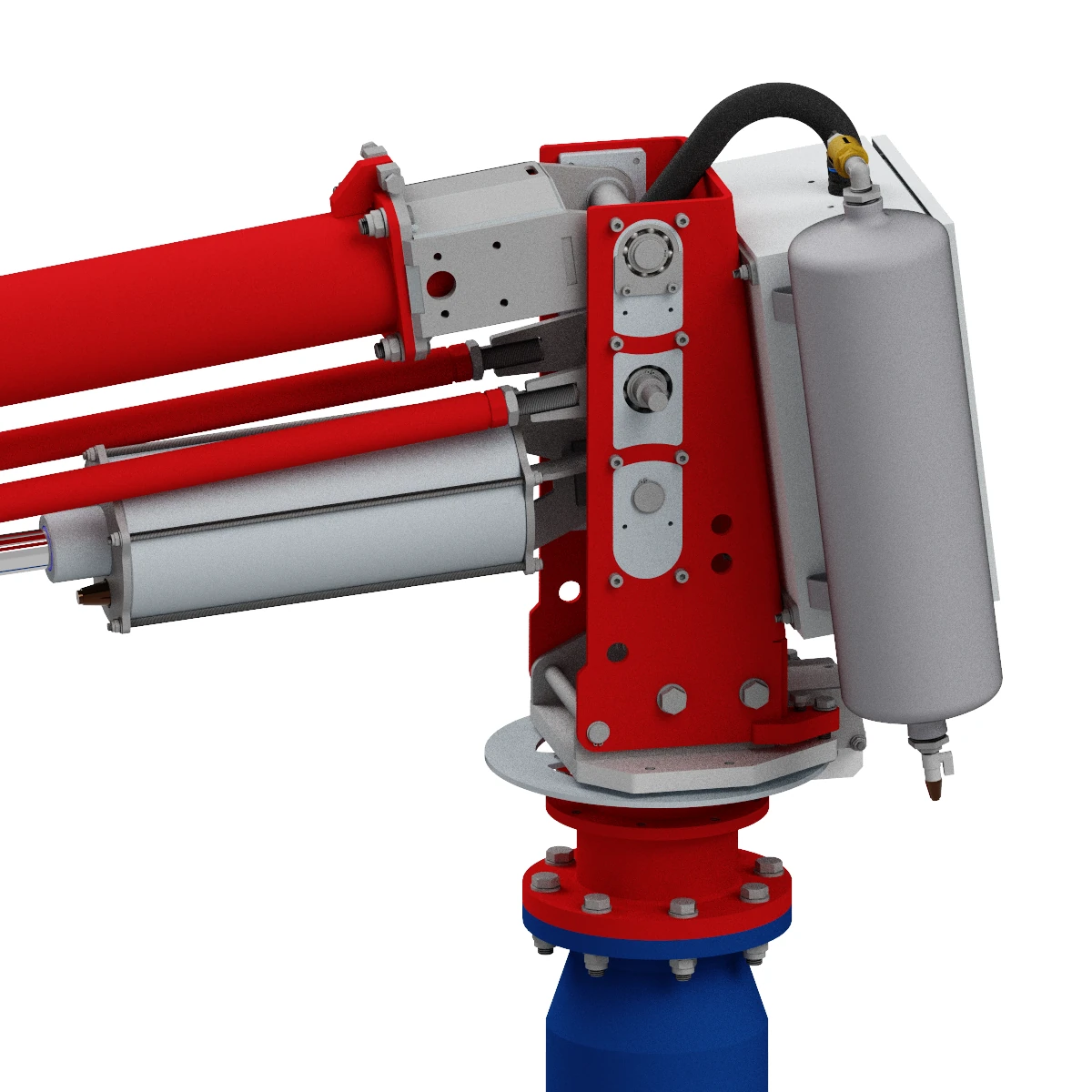

PARALLEL Manipulator
mit pneumatischem Gewichtsausgleich
Die starre Lastführung ermöglicht eine pendelfreie, genaue und einfache Handhabung von Lasten bis 400 kg. Diese Konstruktion erlaubt es problemlos Produkte auch außerhalb ihres Schwerpunktes zu schwenken oder zu drehen.
Mit einem Arbeitsradius bis zu 4,5 m und einem Hub bis 2,5 m kann der Manipulator an jeden Anwendungsfall angepasst werden.
Eine optionale 360° Endlosdrehung um die Hauptachse ermöglicht uneingeschränktes Arbeiten. Alternativ kann der Drehbereich mittels stufenlos einstellbaren Drehanschlägen begrenzt werden. Mit pneumatischen Feststellbremsen wird das Handhabungsgerät in der Ruhestellung fixiert.
Der PARALLEL Manipulator wird vorzugsweise eingesetzt, wenn es darum geht, Produkte genau zu positionieren und umzusetzen. Im Montage-, Fertigungs- und Verpackungsbereich ist der Manipulator ein unersetzbares Hilfsmittel.
Besonders bei stetig wiederkehrenden manuellen Bewegungsabläufen wird der Bediener, ohne Beeinträchtigung der Bewegungsfreiheit, optimal unterstützt.
Videos PARALLEL Manipulator
Warum unser Manipulator besser funktioniert!
Ihre technologischen Vorteile bei HUSCH
Driftkompensation
- Einstellbarkeit und Neutralisierung des Driftverhaltens
- Stark reduziertes Eigengewicht und dadurch weniger Massenträgheit

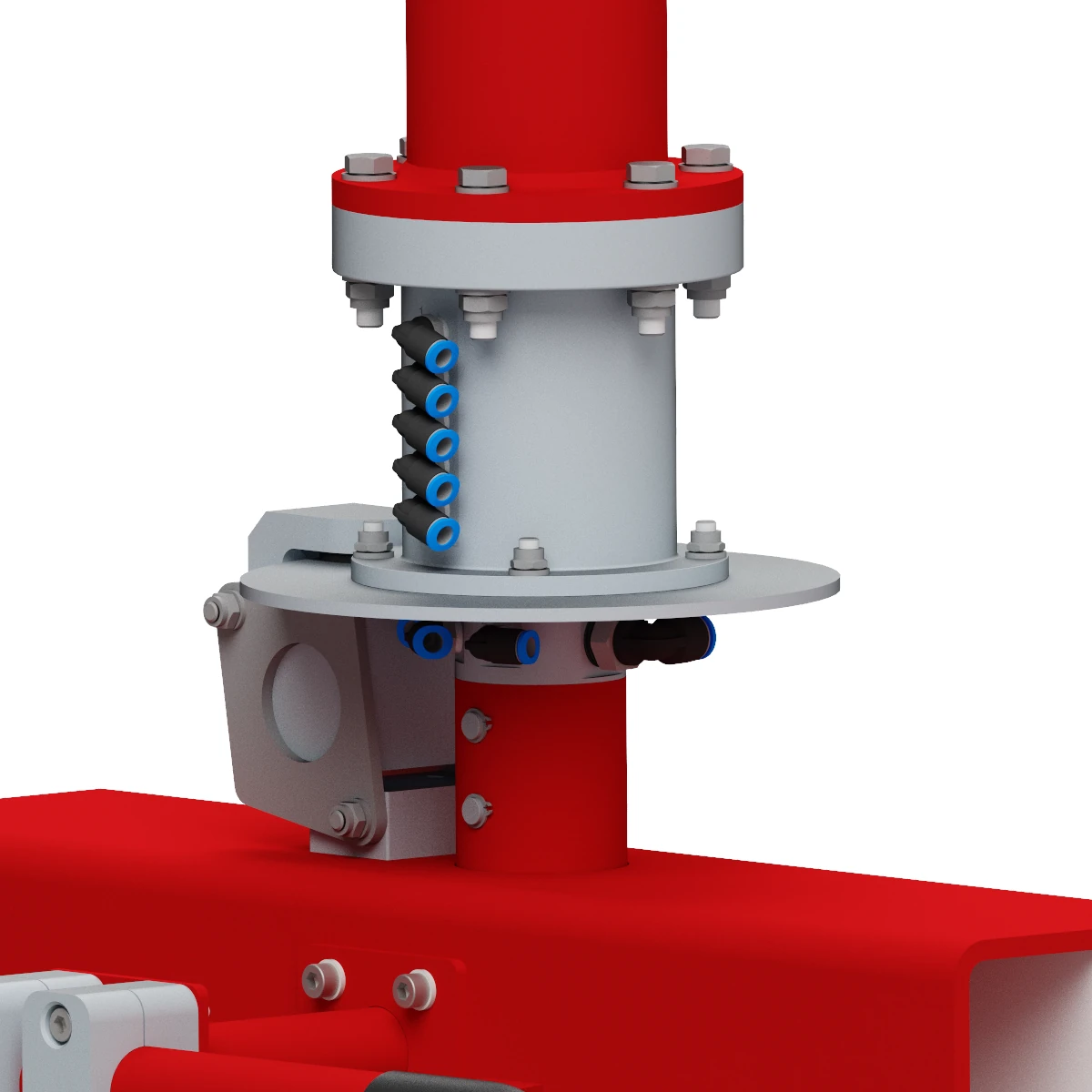

Drehlager mit Endlosdrehdurchführung
- Kein lästiges Zurückdrehen der Aufnahmevorrichtung oder des Manipulators notwendig
- Keine Stöße durch Anschläge an den Drehachsen

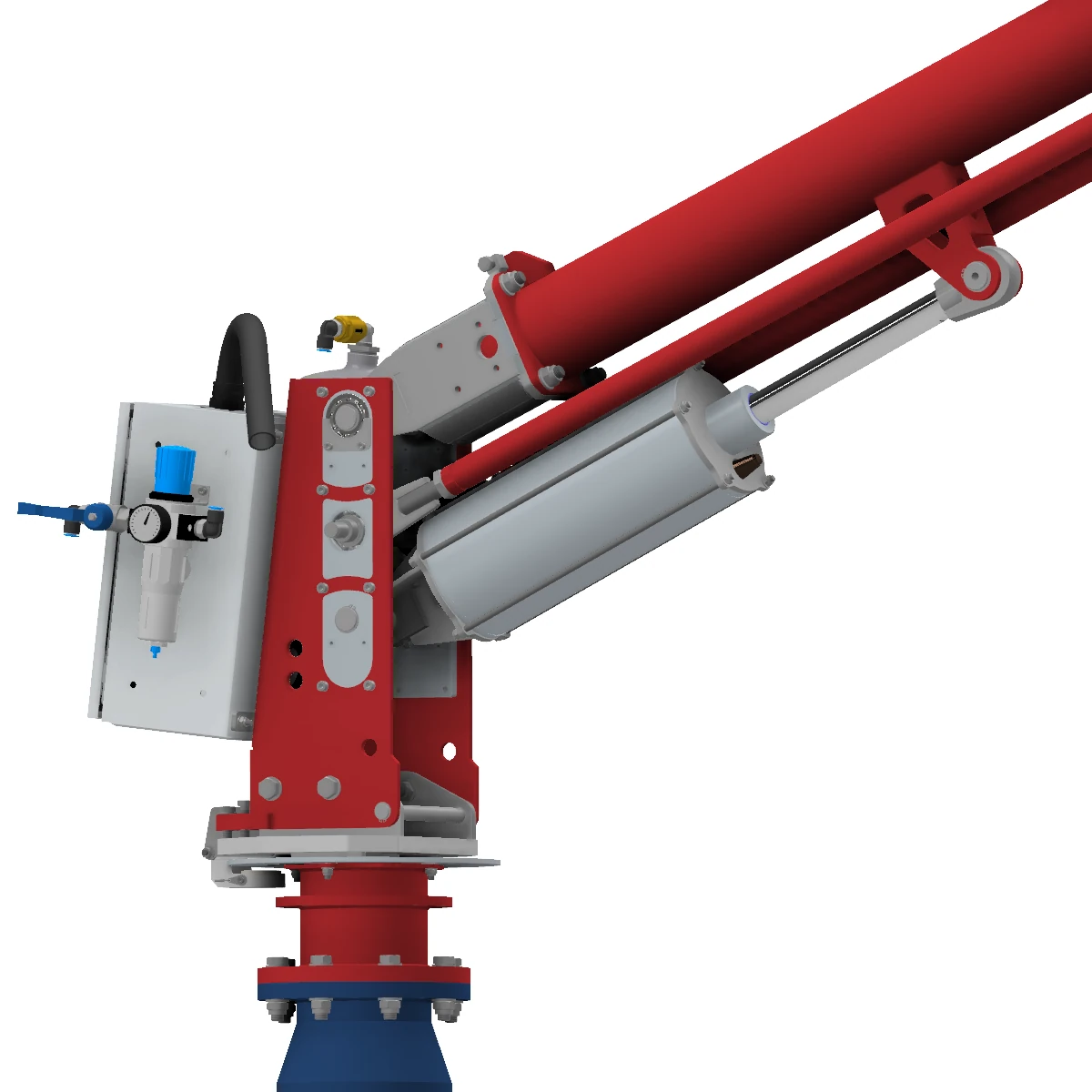

Leichtlauf Hubzylinder
- Extrem niedrige Haft- und Gleitreibung für minimale Bedienkräfte und maximale Feinfühligkeit in allen Hubgeschwindigkeiten
- Keine schweren Gegengewichte notwendig.

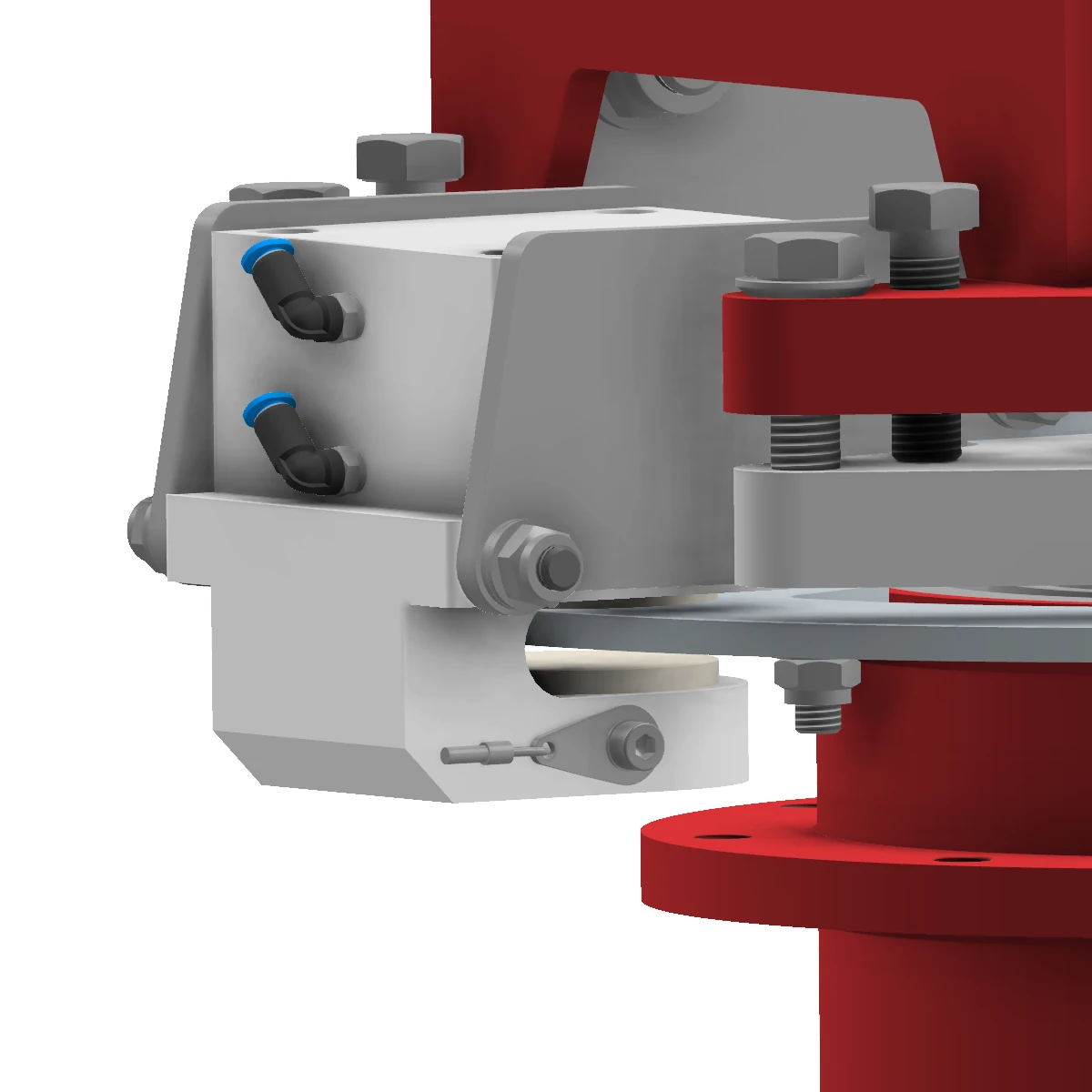

Bremsen an den Drehachsen
- Schwimmend gelagert mit Gegenbacke
- Federvorgespannt für energielosen Zustand
- Als Feststell- oder Haltebremse ausführbar

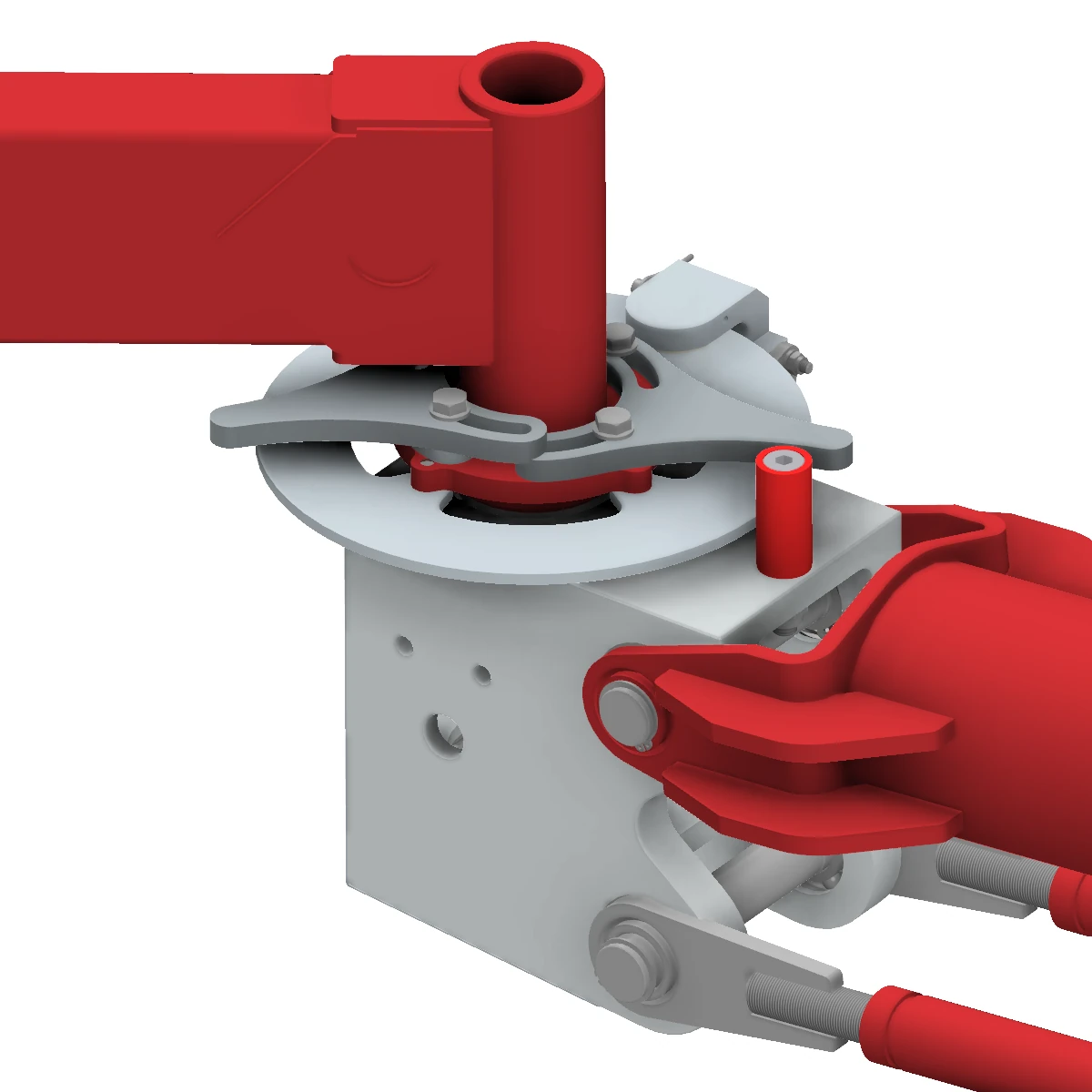

Arbeitsbereichs- Begrenzungen
- Drehanschläge an allen Achsen möglich
- Hubbegrenzung
- Mechanisch oder hydraulisch ausführbar
- stufenlos einstellbar
Anwendungsbeispiele mit PARALLEL Manipulatoren
PARALLEL Manipulator für Elektromotor Rotoren
13.10.2025
Hier wird unser PARALLEL Manipulator mit einer Aufnahmevorrichtung zum Umsetzen von Rotoren eingesetzt. Die Aufnahme erfolgt mittels wechselbaren Aufnahmebacken am Umfang. Unsere stufenlose Auf/Ab Steuerung ermöglicht extrem präzise und schnelle Bewegungen. Durch die endlos Drehdurchführungen an den Drehachsen kann der pneumatische Manipulator ohne Einschränkungen frei im Raum bewegt werden. PARALLEL Manipulator entdecken

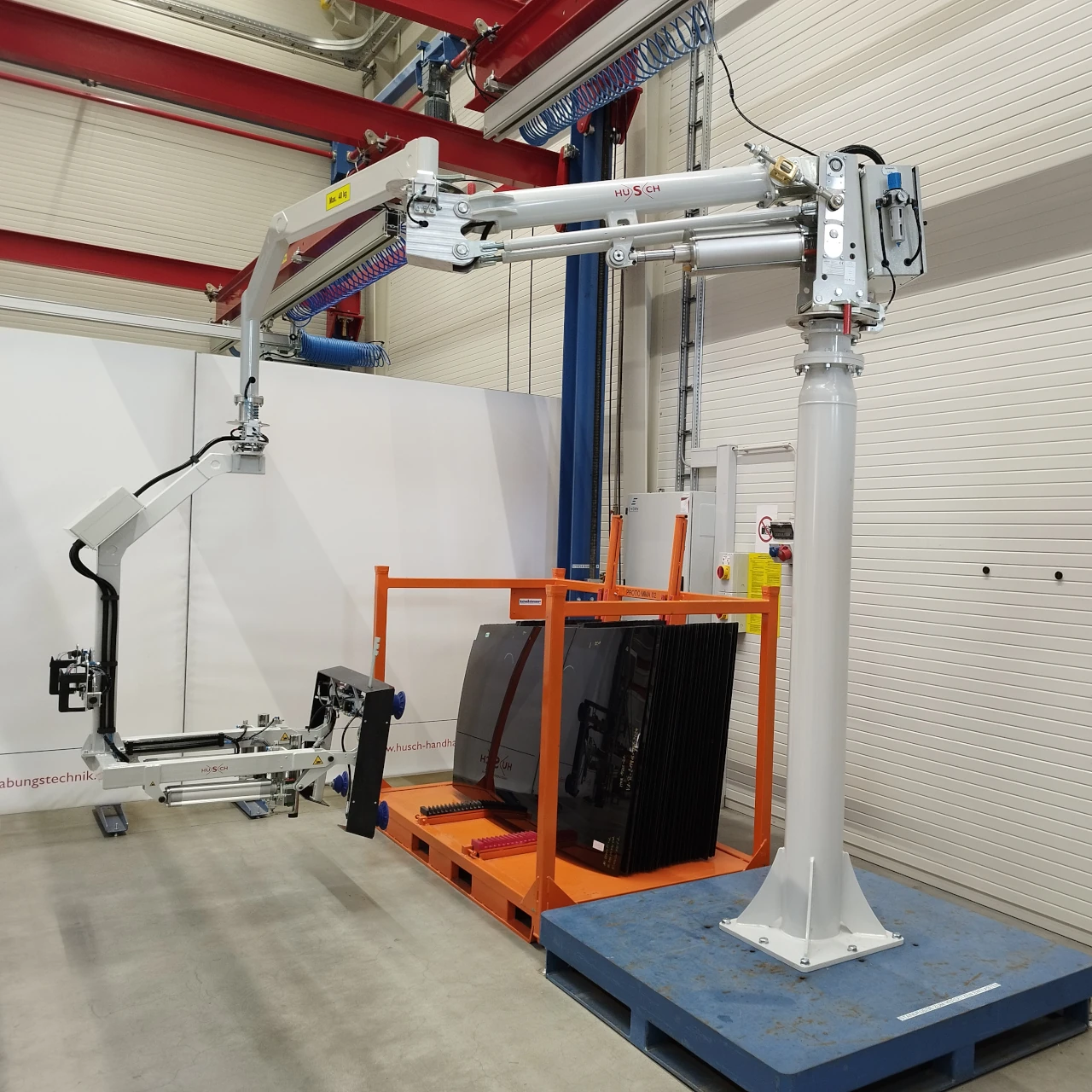

PARALLEL Manipulator für Glasdächer
13.11.2024
Zum Umsetzen von Glasdächern von Automobilen kommt unser industrieller PARALLEL Manipulator zum Einsatz. Die Hubbewegung verfügt über eine pneumatische Balancierung. Durch die Endlosdurchführungen an den Drehachsen kann Arbeitsbereich ohne störende Anschläge abgedeckt werden. Der 2. Vakuumkreis für die Sauggreifer sorgt für zusätzliche Sicherheit. Die Schwenkbewegung wird stufenlos über einen in die Bedieneinheit integrierten Joystick angesteuert. […]
PARALLEL Manipulator für Knotenbleche
21.05.2024
Hier kommt unser PARALLEL Manipulator auf einer Standsäule zum mühelosen Umsetzen von 40kg schweren Knotenblechen in der Stahlverarbeitung zum Einsatz. Dieser Manipulator steht auf unserer mobilen Bodenplatte, welche mit dem Gabelhubwagen oder Gabelstapler umgesetzt werden kann. Die Hubbewegung erfolgt mittels unserer stufenlosen Auf/Ab Steuerung welche über eine in den Bediengriff integrierte Wippe angesteuert wird. PARALLEL […]
